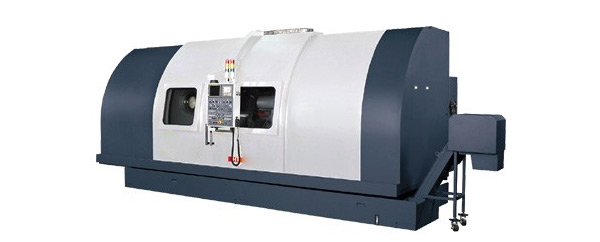

床面旋徑 (mm)

?580 (22.8")

?750 (29.5")

?730 (28.7")

?710 (28")

?690 (27.2")

鞍面旋徑

?300 (11.8")

?330 (13")

?600 (23.6")

兩心間距

550 (21.7")

800 (31.5")

1000 (39.4")

1500 (59")

2000 (78.7")

2500 (98.4")

正主軸

夾頭尺寸

標準

?203.2 (8")

?254 (10")

A: ?315 (12")/ B: ?381 (15")/ C,D: ?510 (20")/
E: ?610 (24")

選配

A: ?381 (15")/ B: ?450 (18")/ C,D: ?610 (24")/ E:---

夾頭通孔直徑

標準

?51 (2")

?76.5 (3")

A: ?91 (3.6")/ B: ?116 (4.6")/ C: ?139 (5.5")/
D: ?165 (6.5")/ E: ?204 (8")

選配

A: ?95 (3.7")

主軸鼻端

A2-6

A2-8

A: A2-8/ B: A2-11/ C: A2-12/ D,E: A2-15

主軸孔徑

?65 (2.6")

?86 (3.4")

A: ?115 (4.5")/ B: ?132.5 (5.2")/ C: ?152 (6")/
D: ?185 (7.3")/ E: ?236 (9.3")

主軸變速段數

標準

一段

A,B:自動高低檔/ C,D,E:四段

選配

B:四段

主軸轉速

標準

4500

3500

A: 3000適用12"夾頭, 2000適用15"夾頭/
B: 2000適用自動低檔/ C: 1200/ D: 1000/ E: 750

選配

B: 2000適用四段

主軸馬達(kW)

標準

11/15

15/18.5

A,B: 22/ 26 ; C,D,E: 30/ 37

選配

B: 30/ 37 ; C,D,E: 37/ 45

主軸軸承直徑

?100 (3.9")

?130 (5.1")

A: ?160 (6.3")/ B: ?180 (7")/ C: ?200 (7.9")/ D: ?240 (9.4")/ E: ?280 (11")

副主軸
(Y軸)

夾頭尺寸

標準

?203.2 (8")

A: ?315 (12")/ B,C,D,E: ?381 (15")

選配

A: ?381 (15")

夾頭通孔直徑

?51 (2")

?91 (3.6") (標準)/ ?95 (3.7")(選配)/ ?116 (4.6")
(選配:適用A2-11)

主軸鼻端

A2-6

A2-8 (標準) / A2-11(選配)

主軸孔徑

?65 (2.6")

?115 (4.5")(標準) / ?132.5 (5.2")(選配)

主軸變速段數

一段

A:一段/ B,C,D,E:自動高低檔

主軸轉速

4500

A: 3000適用12"夾頭, 2000適用15"夾頭/ B: 2000/
C: 1500/ D: 1000/ E:750

主軸馬達(kW)

11 / 15 (標準)

A: 9/ 11 ; B: 11/ 15 ; C:,D,E: 15/ 18.5

主軸軸承直徑

?100 (3.9")

?160 (6.3") (標準)/ ?180 (7.1")(選配)

刀塔刀位數

12

橫向最大行程(X軸) (mm)

160 (6.3")

175 (6.9")

320 (12.6")

縱向最大行程(Z1/ Z2軸) (mm)

550 (21.7")

760 (30")

1000 (39.4")

1500 (59")

2000 (78.7")

2500 (98.4")

快速進給(m/min)

X:15; Z / W :18

X:12; Z:15 ; W:10

伺服馬達動力(X軸) (kW)

4

伺服馬達動力(Z1/ Z2軸) (kW)

4

4

7

伺服馬達動力(W軸) (kW)

4

4

7

床臺斜度

45°

機臺重量

7500 (16500lb)

11000 (24200lb)

A: 16500 (36300lb)
B: 16550 (36410lb)
C: 16600 (36520lb)
D: 16650 (36630lb)
E: 16700 (36740lb)

A: 18500 (40700lb)
B: 18550 (40810lb)
C: 18600 (40920lb)
D: 18650 (41030lb)
E: 18700 (41140lb)

A: 20500 (45100lb)
B: 20550 (45210lb)
C: 20600 (45320lb)
D: 20650 (45430lb)
E: 20700 (45540lb)

A: 22500 (49500lb)
B: 22550 (49610lb)
C: 22600 (49720lb)
D: 22650 (49830lb)
E: 22700 (49940lb)

機器尺寸
(mm)

W × H

2300 × 2300
(90.6" × 90.6")

3470 × 2840
(136.6" × 111.8")

3595 × 2940
(141.5" × 115.7")

L

5100 (200.8")

5600 (220.5")

5200 (204.7")

5600 (220.5")

6000 (236.2")

6600 (259.8")

1.冷卻系統

2.防濺護罩

3.中空3爪式夾頭

4.可程式油壓尾座

5.鏈?zhǔn)匠枷到y(tǒng)

6.工具箱及各式操作手冊

7.直結式刀把

8.自動潤滑系統(加裝警示裝置)

9.鹵素工作燈

10.旋轉式心軸尾座(4軸系列)

11.發那科控制器(18iTB-2path) (適用於2D和2SD系列)

1.C軸機構(C.S.軸搭配磁環不加齒輪箱/ C.F軸搭配齒輪箱)

2.刀具量測系統(Renishaw TS-20 or BULM NT-A2/A3)

3.刀座(VDI刀把)

4.圖像式對話軟體i / 0i ( 0iTD ) ;圖像式對話軟體i ( 18i T / 21i T )
